COMPONENTES

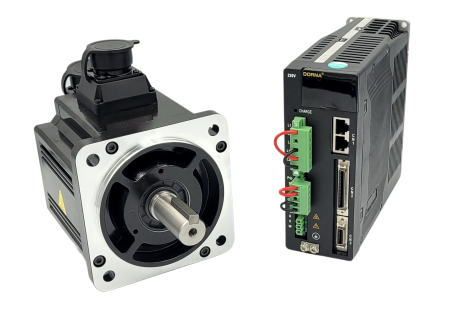

Servo Motor 9.55 Nm – 2,0 kW – 2000 RPM – 220V + Servo Driver

DADOS TÉCNICOS DO SERVO MOTOR 9,55 Nm:

– Torque Nominal: 9,55 Nm
– Torque de Pico: 28,65 Nm
– Potência Nominal: 2,0 Kw
– Corrente de Pico: 27,0 Amp
– Resistência: 0,52 Mega
– Indutância: 6,8 mH
– Resolução do Encoder: 5000 PPR
– Peso: 10,3 Kg
– Diâmetro do Eixo: 22mm
– Material do eixo: Aço SAE 1045
– Flange: 130mm
– Classe IP: 65
– Classe de Isolação: F
– Temperatura de Operação: 0 à 40°C
– Rolamentos com lubrificação permanente (20.000 horas)
– Retentor para vedação do eixo
– Refrigeração Natural IC0041
– Acompanha cabo de encoder com 5 metros de compimento (conector SCSI20 já incluso)
– Acompanha cabo de potência com 5 metros de compimento

DADOS TÉCNICOS DO SERVO DRIVER:

– Potência: 2200W
– Alimentação 220VAC Trifásico (190VAC à 240VAC)
– Modo de Trabalho: Posição, Velocidade e Torque
– Resolução do Encoder: 17Bits
– Precisão: 5.000 PPR (Pulsos por revolução)
– Protocolo de Comunicação: MODBUS
– I/Os Digitais: 08 entradas e 04 saídas
– 02 entradas analógicas (-/+10V)
– 01 saída analógica (-/+8V)
– Tempo de estabilização: abaixo de 1ms
– Tempo de Aceleração: 10ms de 0 a 1000 RPM sem carga
– Peso: 2,8 kg

– Acompanha cabo de comunicação com 5 metros de compimento (conector SCSI50 já incluso)

Gostou do Servo Motor 9.55 Nm? Conheça nossos outros modelos clicando aqui!

A TECMAF tem mais de 28 anos de experiência e se orgulha de oferecer produtos de qualidade com atendimento diferenciado. Acesse nossa loja loja.tecmaf.com.br ou fale com um de nossos consultores através do nosso WhatsApp (19) 99865-0572

PDF COM DESENHO TÉCNICO

Servo Motor 4.77 Nm – 1,5 kW – 3000 RPM – 220V + Servo Driver

DADOS TÉCNICOS DO SERVO MOTOR 4.77 Nm:

– Servo Motor Dorna sem Freio Eletromagnético
– Torque Nominal: 4,77 Nm
– Torque de Pico: 14,41 Nm
– Potência Nominal: 1,5 Kw
– Corrente de Pico: 15,9 Amp
– Resistência: 0,54 Mega
– Indutância: 5,8 mH
– Resolução do Encoder: 5000 PPR
– Peso: 8,5 Kg
– Diâmetro do Eixo: 22mm
– Material do eixo: Aço SAE 1045
– Flange: 130mm
– Classe IP: 65
– Classe de Isolação: F
– Temperatura de Operação: 0 à 40°C
– Rolamentos com lubrificação permanente (20.000 horas)
– Retentor para vedação do eixo
– Refrigeração Natural IC0041
– Acompanha cabo de encoder com 5 metros de comprimento (conector SCSI20 já incluso)
– Acompanha cabo de potência com 5 metros de comprimento

DADOS TÉCNICOS DO SERVO DRIVER:

– Potência: 1500W
– Alimentação 220VAC Trifásico (190VAC à 240VAC)
– Modo de Trabalho: Posição, Velocidade e Torque
– Resolução do Encoder: 17Bits
– Precisão: 5.000 PPR (Pulsos por revolução)
– Protocolo de Comunicação: MODBUS
– I/Os Digitais: 08 entradas e 04 saídas
– 02 entradas analógicas (-/+10V)
– 01 saída analógica (-/+8V)
– Tempo de estabilização: abaixo de 1ms
– Tempo de Aceleração: 10ms de 0 a 1000 RPM sem carga
– Peso: 1,5 kg

– Acompanha cabo de comunicação com 5 metros de comprimento (conector SCSI50 já incluso)

Gostou do Servo Motor 4.77 Nm? Conheça nossos outros modelos clicando aqui!

PDF COM DESENHO TÉCNICO

Servo Motor 2.39Nm – 0,75 kW – 3000 RPM – 220V + Servo Driver

DADOS TÉCNICOS DO SERVO MOTOR 2.39Nm:

– Servo Motor Dorna sem Freio Eletromagnético
– Torque Nominal: 2,39 Nm
– Torque de Pico: 7,16 Nm
– Potência Nominal: 0,75 Kw
– Corrente de Pico: 11,1 Amp
– Resistência: 1,5 Mega
– Indutância: 7,9 mH
– Resolução do Encoder: 5000 PPR
– Peso: 3,1 Kg
– Diâmetro do Eixo: 19mm
– Material do eixo: Aço SAE 1045
– Flange: 80mm
– Classe IP: 65
– Classe de Isolação: B
– Temperatura de Operação: 0 à 40°C
– Rolamentos com lubrificação permanente (20.000 horas)
– Retentor para vedação do eixo
– Refrigeração Natural IC0041
– Acompanha cabo de encoder com 5m de comprimento (conector SCSI20 já incluso)
– Com cabo de potência com 5m de comprimento
– Acompanha Resistor de Frenagem para ligação no servo driver

DADOS TÉCNICOS DO SERVO DRIVER:

– Potência: 750W
– Alimentação 220VAC Trifásico (190VAC à 240VAC)
– Modo de Trabalho: Posição, Velocidade e Torque
– Resolução do Encoder: 17Bits
– Precisão: 5.000 PPR (Pulsos por revolução)
– Protocolo de Comunicação: MODBUS
– I/Os Digitais: 08 entradas e 04 saídas
– 02 entradas analógicas (-/+10V)
– 01 saída analógica (-/+8V)
– Tempo de estabilização: abaixo de 1ms
– Tempo de Aceleração: 10ms de 0 a 1000 RPM sem carga
– Peso: 1,4 kg
– Acompanha cabo de comunicação com 5 metros de compimento (conector SCSI50 já incluso)

Gostou do Servo Motor 2.39 Nm? Conheça nossos outros modelos clicando aqui!

Redutor Planetário Nema 34 – Redução 10:1 de Alta Precisão

Redutor Planetário Nema 34 – Redução 10:1 de Alta Precisão para aplicação em motores de passo em sistemas que exigem rotações reduzidas e alto torque, tendo como vantagens:

– Baixo nível de ruído
– Alto grau de rigidez
– Transmissão de engrenagens de dentes retos com tratamento térmico e cementação
– Nível elevado de torque de saída
– Baixa inércia
– Fácil montagem
– Qualidade de movimento
– Estrutura compacta
– Lubrificação permanente (graxa sintética)
– Alto padrão de qualidade
– Rotação de entrada e saída no mesmo sentido
