Cremalheira Helicoidal módulo 2

Cremalheira Helicoidal módulo 2 utilizada em máquinas e equipamentos que necessitam de movimentação de eixos, convertendo movimento retilíneo em rotacional e vice-versa.
A cremalheira helicoidal proporciona um engrenamento mais suave e maior área de contato entre os dentes, resultando em menor ruído e maior capacidade de carga, se comparada à cremalheira de dentes retos do mesmo módulo.
Ideal para trabalhos em conjunto de engrenagem de dentes helicoidais módulo 2.

DADOS TÉCNICOS DA CREMALHEIRA HELICOIDAL MÓDULO 2:
- Módulo 2
- Altura: 20mm
- Largura: 20mm
- Comprimento: 2000 mm
- Material: Aço 1045
- Passo: 6,28mm
- Altura do dente: 4,33mm
* Engrenagem não acompanha o produto.


Comprar na Loja Tecmaf

Acoplamento GS de precisão (sem folga) – Jaw

Acoplamento GS de precisão tipo Jaw sem folga para acionamentos de precisão como motores de passo, servo-motores, encoder, tacogerador, fusos de esfera, spindles, etc, absorvendo vibrações e choques, trabalhando silenciosamente sem provocar forças radiais ou axiais prejudiciais aos mancais, dispensando lubrificação e manutenção.

DADOS TÉCNICOS:
Composto por dois cubos simétricos de alumínio, o acoplamento GS de precisão tipo Jaw é fornecido com elemento amortecedor de borracha resistente a óleos minerais e a prova de abrasão.
- Ótimas propriedades dinâmicas devido à usinagem completa dos cubos em alumínio
- Montagem axial sem ferramentas e de fácil inspeção visual
- Estilo compacto com baixo efeito rotacional e alto torque devido à geometria das garras côncavas

Um acoplamento de precisão é um componente amplamente utilizado na indústria devido à sua capacidade de oferecer maior resistência contra vibrações, temperaturas e sobrecargas. Esse tipo de acoplamento é especialmente aplicado em equipamentos com acionamento rotativo ou sistemas de transmissão. Vamos explorar suas principais características, funções e vantagens.

Definição e Funcionamento:
O acoplamento de precisão é um conjunto mecânico que transmite rotação entre dois eixos. Sua resistência a altas temperaturas, sobrecargas e vibrações o torna ideal para máquinas industriais pesadas.
Fabricado com rigorosas normas de qualidade, ele proporciona conexões sem folgas, garantindo eficiência na transmissão de movimento.

Função Principal:
Transmitir torque e rotação entre o eixo do motor e o equipamento acionado.
É utilizado em máquinas rotativas de diversos setores industriais, como automotivo, gráfico e mineração.
Além disso, absorve desalinhamentos entre os eixos e protege contra choques e impactos.

Características Importantes:
- Conecta dois eixos de precisão sem folgas.
- Montagem e inspeção fáceis.
- Absorve desalinhamentos radial, angular e axial.

Quando Utilizar:
Escolha o acoplamento de precisão quando for necessário aumentar a resistência da máquina a vibrações, sobrecargas, temperaturas ou falhas no elastômero.

Vantagens:
- Rigidez torcional: Mantém a integridade da transmissão de movimento.
- Facilidade de montagem e inspeção: Evita manutenções constantes.
- Dimensões compactas: Minimiza custos e espaço na indústria.

Em resumo, o acoplamento de precisão desempenha um papel crucial na eficiência e confiabilidade das operações industriais, garantindo a sincronização precisa entre os componentes mecânicos.


Comprar na Loja Tecmaf

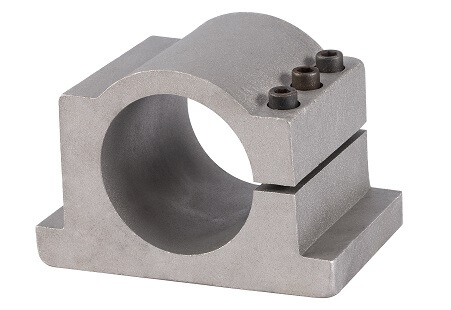

Suporte para Fixação de Spindle 100mm

Suporte para fixação de Motores Spindles com diâmetro externo de 100mm.

DADOS TÉCNICOS:
- Diâmetro Fixação do Spindle: 100mm
- Material: Alumínio
- Fornecido sem furação da base, para cliente fazer de acordo com sua necessidade.

Saiba mais: Limpeza e Avaliações:
- Antes de tudo, mantenha a sede da fixação do Motor Spindle limpa, livre de poeira, óleo refrigerante, cavacos, corrosão, oxidação. Pois sedes de fixação sujas causam assentamento incorreto do Motor Spindle, desalinhamento em relação ao centro do eixo de trabalho e deslizamento do equipamento.
- Também esteja atento à sujeiras na sede da fixação. Isso porque elas causam imprecisão no processo de usinagem e riscos de ferimento. Por isso, verifique regularmente (mínimo uma vez ao dia) se os assentamentos das fixações e ferramentas nos eixos de trabalho do Eletro-Spindle e as ferramentas estão limpos.
- Apenas utilize detergentes especiais para metais.
- Na hora da limpeza aproveite para verificar se as superfícies estão gastas ou danificadas. Acima de tudo, essas avaliações contribuem para aumentar a vida útil do equipamento. Pois evitam mau funcionamento e paradas repentinas.


Comprar na Loja Tecmaf   Comprar no Mercado Livre

Suporte para Fixação de Spindle 80mm

Suporte para fixação de Motores Spindles com diâmetro externo de 80mm.

DADOS TÉCNICOS:
- Diâmetro Fixação do Spindle: 80mm
- Material: Alumínio
- Fornecido sem furação da base, para cliente fazer de acordo com sua necessidade.

Saiba mais: Limpeza e Avaliações:
- Antes de tudo, mantenha a sede da fixação do Motor Spindle limpa, livre de poeira, óleo refrigerante, cavacos, corrosão, oxidação. Pois sedes de fixação sujas causam assentamento incorreto do Motor Spindle, desalinhamento em relação ao centro do eixo de trabalho e deslizamento do equipamento.
- Também esteja atento à sujeiras na sede da fixação. Isso porque elas causam imprecisão no processo de usinagem e riscos de ferimento. Por isso, verifique regularmente (mínimo uma vez ao dia) se os assentamentos das fixações e ferramentas nos eixos de trabalho do Eletro-Spindle e as ferramentas estão limpos.
- Apenas utilize detergentes especiais para metais.
- Na hora da limpeza aproveite para verificar se as superfícies estão gastas ou danificadas. Acima de tudo, essas avaliações contribuem para aumentar a vida útil do equipamento. Pois evitam mau funcionamento e paradas repentinas.


Comprar na Loja Tecmaf   Comprar no Mercado Livre

Suporte para Fixação de Spindle 65mm

Suporte para fixação de Motores Spindles com diâmetro externo de 65mm.

DADOS TÉCNICOS:
- Diâmetro Fixação do Spindle: 65mm
- Material: Alumínio
- Fornecido sem furação da base, para cliente fazer de acordo com sua necessidade.

Saiba mais: Limpeza e Avaliações:
- Antes de tudo, mantenha a sede da fixação do Motor Spindle limpa, livre de poeira, óleo refrigerante, cavacos, corrosão, oxidação. Pois sedes de fixação sujas causam assentamento incorreto do Motor Spindle, desalinhamento em relação ao centro do eixo de trabalho e deslizamento do equipamento.
- Também esteja atento à sujeiras na sede da fixação. Isso porque elas causam imprecisão no processo de usinagem e riscos de ferimento. Por isso, verifique regularmente (mínimo uma vez ao dia) se os assentamentos das fixações e ferramentas nos eixos de trabalho do Eletro-Spindle e as ferramentas estão limpos.
- Apenas utilize detergentes especiais para metais.
- Na hora da limpeza aproveite para verificar se as superfícies estão gastas ou danificadas. Acima de tudo, essas avaliações contribuem para aumentar a vida útil do equipamento. Pois evitam mau funcionamento e paradas repentinas.


Comprar na Loja Tecmaf   Comprar no Mercado Livre

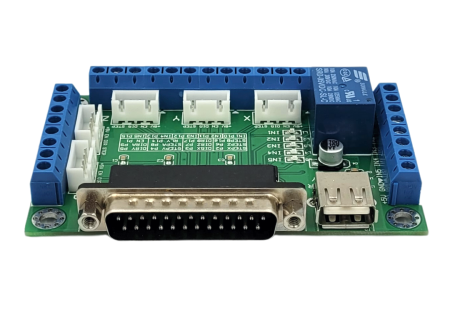

Placa Controladora CNC para Mach3 – 5 Eixos (porta paralela)

Placa Controladora CNC para Mach3 – 5 Eixos (porta paralela) para máquinas CNC com comando Mach3 e comunicação via porta paralela.

Conheça também nossos outros modelos clicando aqui!

DADOS TÉCNICOS DA PLACA CONTROLADORA R1 - 5 Eixos (porta paralela):
- Totalmente compatível com os softwares MACH3, KCAM4 e EMC2.
- Comunicação com os softwares através de uma porta paralela
- 5 saídas de sinal - é possível controlar até 5 drivers de motor de passo
- 5 portas de entrada. é possível conectar sensores fim de curso, botões de emergência e outros
- Para cada entrada acionada, um LED indicador será acionado
- 1 relé que pode ser ligado para o acionamento do Spindle. 1 LED se acenderá quando o relé for ativado
- Poderá ser alimentada de duas formas: USB de um computador ou através de uma fonte externa de 5V
- Modulação de pulso e direção melhorada. Velocidade de transferência de dados de 10MBit/s
- Possui dois tipos de conector. O conector 4PIN XH permite uma fácil e eficiente conexão.
- Compatível com Windows 32b
* Fornecido com CD de instalação, cabo USB e cabo para porta paralela


Comprar na Loja Tecmaf   Comprar no Mercado Livre

Driver para Motor de Passo 5.6Amp

Driver para Motor de Passo 5.6Amp para controlar a potência elétrica dos motores e converter o sinal de comando, conforme a aplicação ou lógica.

Oferecendo baixos ruído, vibração e temperatura, o Drive para Motor de Passo Tecmaf é ideal para aplicações que exigem proteção e precisão na movimentação de eixos de máquinas.

Conheça nossos outros modelos clicando aqui!

DADOS TÉCNICOS DO DRIVER PARA MOTOR DE PASSO 5,6Amp:
- Adoção de DSP de 32 bits, tecnologia de subdivisão de onda senoidal pura
- Baixo ruído, baixa vibração e baixa temperatura.
- Tensão de alimentação 24-50VDC
- Com ajuste de corrente de saída de 8 faixas de 2,1 à 4 Amperes (5,6 pico)
- Com 16 configurações de micropasso.
- Meia corrente selecionavel, auto-teste, sobre tensão, sob tensão, proteção contra sobrecorrente
- Isolamento óptico interno, resposta de freqüência máxima de 200KHZ
- Adequado para NEMAs 17, 23 e 34 com a corrente igual ou abaixo de 4 Amperes
