COMPONENTES

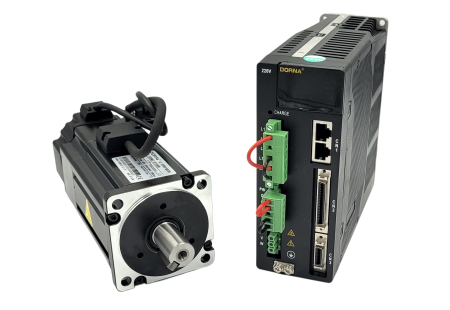

Servo Motor 2.39 Nm – 0,75 kW – 3000 RPM – 220V com Freio + Servo Driver

DADOS TÉCNICOS DO SERVO MOTOR 2.39 Nm COM FREIO:

– Servo Motor Dorna com Freio Eletromagnético
– Torque Nominal: 2,39 Nm
– Torque de Pico: 7,16 Nm
– Potência Nominal: 0,75 Kw
– Corrente de Pico: 11,1 Amp
– Resistência: 1,5 Mega
– Indutância: 7,9 mH
– Resolução do Encoder: 5000 PPR
– Peso: 3,8 Kg
– Diâmetro do Eixo: 19mm
– Material do eixo: Aço SAE 1045
– Flange: 80mm
– Classe IP: 65
– Classe de Isolação: B
– Temperatura de Operação: 0 à 40°C
– Rolamentos com lubrificação permanente (20.000 horas)
– Retentor para vedação do eixo
– Refrigeração Natural IC0041
– Acompanha cabo de encoder com 5 metros de comprimento (conector SCSI20 já incluso)
– Com cabo de potência com 5 metros de comprimento
– Acompanha Resistor de Frenagem para ligação no servo driver

DADOS TÉCNICOS DO SERVO DRIVER:

– Potência: 750W
– Alimentação 220VAC Trifásico (190VAC à 240VAC)
– Modo de Trabalho: Posição, Velocidade e Torque
– Resolução do Encoder: 17Bits
– Precisão: 5.000 PPR (Pulsos por revolução)
– Protocolo de Comunicação: MODBUS
– I/Os Digitais: 08 entradas e 04 saídas
– 02 entradas analógicas (-/+10V)
– 01 saída analógica (-/+8V)
– Tempo de estabilização: abaixo de 1ms
– Tempo de Aceleração: 10ms de 0 a 1000 RPM sem carga
– Peso: 1,4 kg

– Acompanha cabo de comunicação com 5 metros de comprimento (conector SCSI50 já incluso)

Gostou do Servo Motor 2.39 Nm? Conheça nossos outros modelos clicando aqui!

A TECMAF tem mais de 28 anos de experiência e se orgulha de oferecer produtos de qualidade com atendimento diferenciado. Acesse nossa loja loja.tecmaf.com.br ou fale com um de nossos consultores através do nosso WhatsApp (19) 99865-0572

PDF COM DESENHO TÉCNICO

Servo Motor 1.27 Nm – 0,4 kW – 3000 RPM – 220V + Servo Driver

DADOS TÉCNICOS DO SERVO MOTOR 1.27 Nm:

– Servo Motor Dorna sem Freio Eletromagnético
– Torque Nominal: 1,27 Nm
– Torque de Pico: 3,82 Nm
– Corrente de Pico: 7,5 Amp
– Resistência: 4,28 Mega
– Indutância: 15,4 mH
– Resolução do Encoder: 5000 PPR
– Peso: 1,7 Kg
– Diâmetro do Eixo: 14mm
– Material do eixo: Aço SAE 1045
– Flange: 60mm
– Classe IP: 65
– Classe de Isolação: B
– Temperatura de Operação: 0 à 40°C
– Rolamentos com lubrificação permanente (20.000 horas)
– Retentor para vedação do eixo
– Refrigeração Natural IC0041
– Acompanha cabo de encoder com 5 metros de comprimento (conector SCSI20 já incluso)
– Acompanha cabo de potência com 5 metros de comprimento

DADOS TÉCNICOS DO SERVO DRIVER:

– Servo Driver TMA.SD.220-400
– Potência: 400W
– Alimentação 220VAC Trifásico (190VAC à 240VAC)
– Modo de Trabalho: Posição, Velocidade e Torque
– Resolução do Encoder: 17Bits
– Precisão: 5.000 PPR (Pulsos por revolução)
– Protocolo de Comunicação: MODBUS
– I/Os Digitais: 08 entradas e 04 saídas
– 02 entradas analógicas (-/+10V)
– 01 saída analógica (-/+8V)
– Tempo de estabilização: abaixo de 1ms
– Tempo de Aceleração: 10ms de 0 a 1000 RPM sem carga
– Peso: 1,0 kg
– Acompanha cabo de comunicação com 5 metros de comprimento (conector SCSI50 já incluso)

Gostou do Servo Motor 1.27 Nm? Conheça nossos outros modelos clicando aqui!

Servo Motor Dorna sem Freio Eletromagnético
- Torque Nominal: 1,27 Nm
- Torque de Pico: 3,82 Nm
- Corrente de Pico: 7,5 Amp
- Resistência: 4,28 Mega
- Indutância: 15,4 mH
- Resolução do Encoder: 5000 PPR
- Peso: 1,7 Kg
- Diâmetro do Eixo: 14mm
- Material do eixo: Aço SAE 1045
- Flange: 60mm
- Classe IP: 65
- Classe de Isolação: B
- Temperatura de Operação: 0 à 40°C
- Rolamentos com lubrificação permanente (20.000 horas)
- Retentor para vedação do eixo
- Refrigeração Natural IC0041
- Acompanha cabo de encoder com 5 metros de compimento (conector SCSI20 já incluso)
- Acompanha cabo de potência com 5 metros de compimento

Servo Driver TMA.SD.220-400
- Potência: 400W
- Alimentação 220VAC Trifásico (190VAC à 240VAC)
- Modo de Trabalho: Posição, Velocidade e Torque
- Resolução do Encoder: 17Bits
- Precisão: 5.000 PPR (Pulsos por revolução)
- Protocolo de Comunicação: MODBUS
- I/Os Digitais: 08 entradas e 04 saídas
- 02 entradas analógicas (-/+10V)
- 01 saída analógica (-/+8V)
- Tempo de estabilização: abaixo de 1ms
- Tempo de Aceleração: 10ms de 0 a 1000 RPM sem carga
- Peso: 1,0 kg
- Acompanha cabo de comunicação com 5 metros de compimento (conector SCSI50 já incluso)

PDF COM DESENHO TÉCNICO

PDF COM DADOS TÉCNICOS

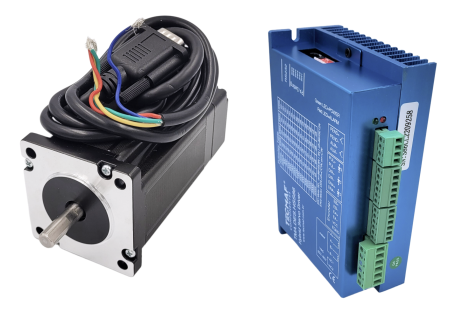

Motor de Passo com Encoder 12.0 Nm com Freio Eletromagnético – Easy Servo

Motor de Passo com Encoder 12.0 Nm, também conhecido como Easy Servo é um motor em malha fechada, porém com preço bem inferior à um servo-motor.

Este equipamento oferece alta performance e repetibilidade, sendo ideal para aplicações que exigem rotações entre 500 a 1200 rpm, tendo como vantagem:

– Não perder passo (malha fechada)
– Maior velocidade e maior precisão se comparado à um motor de passo de malha aberta
– Maior torque em alta velocidade
– Menor aquecimento e menor ruído

O freio eletromagnético está localizado na parte de trás e opera separadamente do motor de passo. Quando a alimentação do freio eletromagnético é “cortada”, ele mantém a carga na mesma posição.

Conheça também nossos outros modelos clicando aqui!

DADOS TÉCNICOS DO EASY SERVO 12Nm COM FREIO:
- Torque: 12,0 Nm / 120 kgf.cm
- Corrente: 6,0 A
- Resistência: 0,45
- Indutância: 5,2 mH
- Peso: 6,3 kg
- Número de Fios: 4
- Precisão de resistência ± 10%
- Precisão de indutância ± 20%
- Resistência de isolação 100MO Min.500VDC
- Angulo de Passo: 1,8 graus
- Comprimento do Cabo do encoder: 350mm
* Fornecido cabo extensor do encoder com comprimento de 3 metros
- Tensão de alimentação do driver: 30 à 110VDC ou 20 à 80VAC
- Alimentação do Freio: 24VDC

Motor de Passo com Encoder 8.0 Nm com Freio Eletromagnético – Easy Servo

O Motor de Passo com Encoder 8.0 Nm, também conhecido como Easy Servo é um motor em malha fechada, porém com preço bem inferior à um servo-motor.

Este equipamento oferece alta performance e repetibilidade, sendo ideal para aplicações que exigem rotações entre 500 a 1200 rpm, tendo como vantagem:

Conheça também nossos outros modelos clicando aqui!

DADOS TÉCNICOS DO EASY SERVO 8Nm COM FREIO:
- Torque: 8,0 Nm / 80 kgf.cm
- Corrente: 6,0 A
- Resistência: 0,45
- Indutância: 3.7 mH
- Peso: 4,77 kg
- Número de Fios: 4
- Precisão de resistência ± 10%
- Precisão de indutância ± 20%
- Resistência de isolação 100MO Min.500VDC
- Angulo de Passo: 1,8 graus
- Comprimento do Cabo do encoder: 350mm
* Fornecido cabo extensor do encoder com comprimento de 3 metros
- Tensão de alimentação do driver: 30 à 110VDC ou 20 à 80VAC
- Alimentação do Freio: 24VDC

Motor de Passo Nema 34 120kgf.cm com Freio

Motor de Passo Nema 34 120kgf.cm com Freio Eletroganético fabricado com imã de alta qualidade. Isto garante maior vida útil e valor agregado à sua aplicação.

Pode ser utilizados em router CNC, máquinas de corte a plasma e laser, de rotulagem, de serigrafia, dosadoras, bombas peristálticas, equipamentos médicos, impressoras 3D, entre outros.

O freio eletromagnético está localizado na parte de trás e opera separadamente do motor de passo. Quando a alimentação dele é “cortada”, ele mantém a carga na mesma posição.

Conheça também nossos outros modelos clicando aqui!

DADOS TÉCNICOS DO MOTOR DE PASSO NEMA 34 120kgf.cm COM FREIO:
- Motor de Passo Nema 34
- Diâmetro do eixo: 14mm (conforme desenho técnico)
- Torque: 120 kgf.cm / 12,0 Nm
- Resistência: 0,7
- Indutância: 9,0 mH
- Número de Fios: 4
- Precisão do ângulo do passo ± 5%
- Precisão de resistência ± 10%
- Temperatura máxima de trabalho: 80 graus Celsius
- Precisão de indutância ± 20%
- Temperatura ambiente -20 à + 50 graus Celsius
- Resistência de isolação 100MO Min.500VDC
- Força Dielétrica: 500 VAC por um minuto
- Driver indicado: TMA.DMP.860D
- Alimentação do Freio: 24VDC

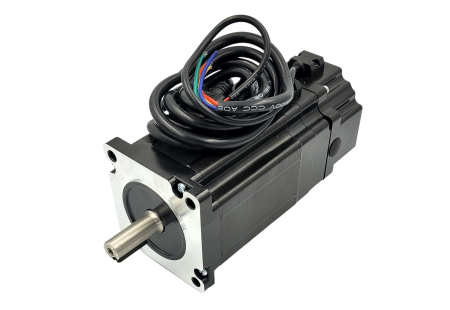

Motor de Passo Nema 34 85kgf.cm com Freio

Motor de Passo Nema 34 85kgf.cm com Freio fabricado com imã de alta qualidade, garantindo maior vida útil e valor agregado à sua aplicação, podendo ser utilizados em router cnc, máquinas de corte a plasma e laser, máquinas de rotulagem, dosadoras, bombas peristálticas, máquinas de serigrafia, equipamentos médicos, impressoras 3D, entre outros.

Conheça nossos outros modelos clicando aqui!

DADOS TÉCNICOS DO MOTOR DE PASSO NEMA 34 85kgf.cm COM FREIO:
- Motor de Passo Nema 34
- Diâmetro do eixo: 14mm (conforme desenho técnico)
- Torque: 85 kgf.cm / 8,5 Nm
- Resistência: 0,6
- Indutância: 6,0 mH
- Número de Fios: 4
- Precisão do ângulo do passo ± 5%
- Precisão de resistência ± 10%
- Temperatura máxima de trabalho: 80 graus Celsius
- Temperatura máxima de trabalho: 80 graus Celsius
- Precisão de indutância ± 20%
- Resistência de isolação 100MO Min.500VDC
- Força Dielétrica: 500 VAC por um minuto
- Driver indicado: TMA.DMP.860D
- Alimentação do Freio: 24VDC

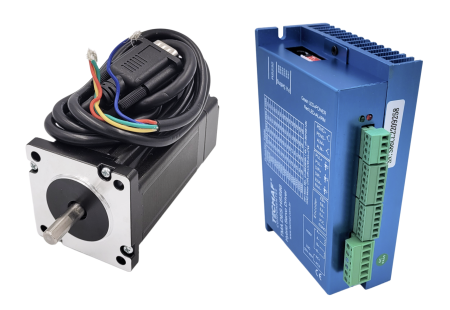

Motor de Passo com Encoder 3.0 Nm – Easy Servo

O Motor de Passo com Encoder 3.0 Nm, também conhecido como Easy Servo é um motor em malha fechada, porém com preço bem inferior à um servo-motor.

Este equipamento oferece alta performance e repetibilidade, sendo ideal para aplicações que exigem rotações entre 500 a 1200 rpm, tendo como vantagem:

Conheça também nossos outros modelos clicando aqui!

DADOS TÉCNICOS DO EASY SERVO 3Nm:
- Torque: 3,0 Nm / 30 kgf.cm
- Corrente: 5,0 A
- Resistência: 0,45
- Indutância: 1,8 mH
- Peso: 1,6 kg
- Driver indicado: TMA.DES.HSS60
- Número de Fios: 4
- Precisão de resistência ± 10%
- Precisão de indutância ± 20%
- Resistência de isolação 100Mega Min.500VDC
- Angulo de Passo: 1,8 graus
- Comprimento do Cabo do encoder: 300mm
* Fornecido cabo extensor do encoder com comprimento de 2 metros

Engrenagem Helicoidal módulo 1 Z30

Engrenagem Helicoidal módulo 1 Z30 para trabalhos em cremalheiras helicoidais módulo 1, utilizada em máquinas e equipamentos que necessitam de movimentação de eixos, convertendo movimento retilíneo em rotacional e vice-versa.

A engrenagem helicoidal proporciona um engrenamento mais suave e maior área de contato entre os dentes, resultando em menor ruído e maior capacidade de carga, se comparada à engrenagem de dentes retos do mesmo módulo.

DADOS TÉCNICOS DA ENGRENAGEM HELICOIDAL MÓDULO 1 - Z30:
- Módulo: 1
- Quantidade de Dentes: 30
- Material: Aço 1045
- Passo: 3,14mm
- Altura do dente: 2,16mm
- Diâmetro primitivo: 31,81mm
- Diâmetro externo: 33,81mm
- Direção da Hélice: Esquerda
- Diâmetro máximo permitido furo: 14mm
- Diâmetro furo: 8mm

Saiba mais: Uma engrenagem helicoidal é uma engrenagem com dentes que são ajustados em um ângulo. Os dentes angulares engrenam lenta e suavemente, tornando a engrenagem helicoidal mais silenciosa e suave do que muitos outros tipos de engrenagens.

COMPONENTES

Servo Motor 2.39 Nm – 0,75 kW – 3000 RPM – 220V com Freio + Servo Driver

Servo Motor 1.27 Nm – 0,4 kW – 3000 RPM – 220V + Servo Driver

Motor de Passo com Encoder 12.0 Nm com Freio Eletromagnético – Easy Servo

Motor de Passo com Encoder 8.0 Nm com Freio Eletromagnético – Easy Servo

Motor de Passo Nema 34 120kgf.cm com Freio

Motor de Passo Nema 34 85kgf.cm com Freio

Esteira Porta Cabos Fechada 35x75x1000mm

Motor de Passo com Encoder 3.0 Nm – Easy Servo

Engrenagem Helicoidal módulo 1 Z30

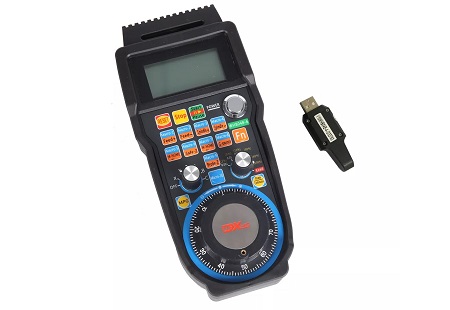

Pendente Handwheel MPG 4 Eixos sem fio para Mach3
