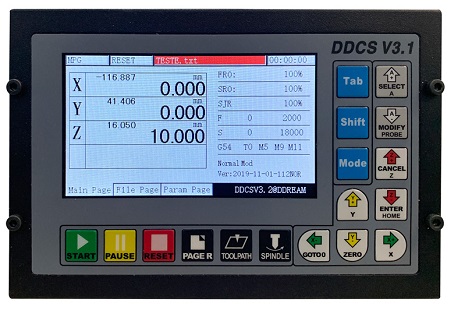

Placa Controladora 3 Eixos e Interface DDCS
Desenvolvida especialmente para aplicação CNC (Comando Numérico Computadorizado), a Placa Controladora 3 Eixos (TMA.DDCS) é ideal para sistemas de motores de passo e servo motores. A facilidade no uso é sua principal característica.
O sistema operacional interno é baseado na plataforma Linux. A estrutura do painel da interface é muito racional e visa a economia de espaço.
Todas as operações são controladas por 17 teclas no painel e um conjunto específico de códigos G. Possui entradas para sensores ou chaves fim de curso para todos os eixos, home, probe, stop e entrada para controlador MPG.
A Placa Controladora 3 Eixos (TMA.DDCS) pode ser usada em vários tipos máquinas CNC, como tornos, fresas e routers, por exemplo. Opera como sistema autônomo sem a necessidade de um computador.
Conheça nossos outros acessórios clicando aqui!
A TECMAF tem mais de 28 anos de experiência e se orgulha de oferecer produtos de qualidade com atendimento diferenciado. Acesse nossa loja loja.tecmaf.com.br ou fale com um de nossos consultores através do nosso WhatsApp (19) 99865-0572
DADOS TÉCNICOS DA PLACA CONTROLADORA 3 EIXOS DDCS:
- 16 entradas digitais opto-isoladas
- 3 saídas digitais opto-isoladas
- Controle analógico do Spindle 0-10 Volts (pode ser modificado como saída PWM)
- Sinais de saídas para pulso e direção
- Frequência de transmissão de sinal 500 kHz
- Tela TFT de 5 polegadas com resolução de 480x272x17 e 17 teclas de operação
- Alimentação de energia: 24 VDC e corrente mínima de 0,5A
- Entrada USB para arquivos G code (Obedecer a lista de códigos G e M constante no manual)
- Memória interna de 1 GB
- Entrada para Handwhell (MPG) - acompanha conector.
- Suporte para recuperação de “corte de energia”, sendo os dados salvos automaticamente
- Suporta apenas sinal NPN para chaves fim de curso, sensores ou relés.
- Pode se utilizada em motores de passo ou servo motores com controle via pulso e direção.
OBSERVAÇÃO: É necessário receber alimentação externa através de uma fonte 24VDC.
