Fuso de Esfera 20mm passo 05

Os fuso de esfera 20mm passo 05 são componentes essenciais em sistemas de movimentação linear, amplamente utilizados em máquinas industriais e equipamentos automatizados.

Fuso de Esfera 20mm passo 05 – Laminado C7:

• Tamanha máximo da barra: 4 metros
• Dureza Superficial: 58 a 62 HRc
• Rosca Direita
• Máxima Folga Axial Fuso: 0.05mm
• Máxima Folga Axial Castanha: 0.025mm
• Baixo ruído, alta precisão e rigidez

Castanha para Fuso de Esfera diâmetro 20mm – Passo 5:

• Número de Circuitos: 3
• Carga Dinâmica: 860 kgf
• Carga Estática: 1710 kgf
• Dureza Superficial: 58 a 62 HRc
• Precisão das esferas: C7

Aplicações:

• Máquinas-ferramenta: Fusos de esferas recirculantes são cruciais para o posicionamento preciso de ferramentas em tornos, fresadoras e centros de usinagem.
• Máquinas industriais: Equipamentos como prensas, injetoras e robôs utilizam fusos de esferas para movimentação linear.
• Ambientes especiais: Eles também são empregados em indústrias de semicondutores e na produção de telas LCD.

Tipos de Fusos de Esferas Recirculantes:

• Fusos Planetários: Oferecem alta robustez, velocidade e aceleração. São ideais para aplicações que exigem precisão de posicionamento.
• Fusos com Recirculação: Os mais tradicionais, com pistas paralelas e recirculadores que permitem que as esferas troquem de pistas. Garantem precisão e resolução detalhada.

Vantagens:

• Precisão: Eles são os mais precisos entre as opções de deslocamento linear.
• Silenciosos: Funcionam sem ruídos excessivos, dispensando bombas auxiliares.
• Durabilidade: Feitos de aço, suportam cargas elevadas.

Manutenção:

• Verificar regularmente o estado das esferas, lubrificação e desgaste é essencial para manter o bom funcionamento.
• A manutenção adequada prolonga a vida útil do fuso



* Para usinagem dos fusos, consulte nossos vendedores.

 Conheça também nossos outros modelos clicando aqui!

A TECMAF tem mais de 28 anos de experiência e se orgulha de oferecer produtos de qualidade com atendimento diferenciado. Acesse nossa loja loja.tecmaf.com.br ou fale com um de nossos consultores através do nosso WhatsApp (19) 99865-0572

Comprar na Loja Tecmaf

Fuso de Esfera 16mm passo 10

Os fuso de esfera 16mm passo 10 são componentes essenciais em sistemas de movimentação linear, amplamente utilizados em máquinas industriais e equipamentos automatizados.

Fuso de Esfera 16mm passo 10 – Laminado C7:

• Tamanho máximo da barra: 4 metros
• Dureza Superficial: 58 a 62 HRc
• Rosca Direita
• Máxima Folga Axial Fuso: 0.05mm
• Máxima Folga Axial Castanha: 0.025mm
• Baixo ruído, alta precisão e rigidez

Castanha para Fuso de Esfera diâmetro 16mm – Passo 10:

• Número de Circuitos: 3
• Carga Dinâmica: 721 kgf
• Carga Estática: 1249 kgf
• Dureza Superficial: 58 a 62 HRc
• Precisão das esferas: C7

Aplicações:

• Máquinas-ferramenta: Fusos de esferas recirculantes são cruciais para o posicionamento preciso de ferramentas em tornos, fresadoras e centros de usinagem.
• Máquinas industriais: Equipamentos como prensas, injetoras e robôs utilizam fusos de esferas para movimentação linear.
• Ambientes especiais: Eles também são empregados em indústrias de semicondutores e na produção de telas LCD.

Tipos de Fusos de Esferas Recirculantes:

• Fusos Planetários: Oferecem alta robustez, velocidade e aceleração. São ideais para aplicações que exigem precisão de posicionamento.
• Fusos com Recirculação: Os mais tradicionais, com pistas paralelas e recirculadores que permitem que as esferas troquem de pistas. Garantem precisão e resolução detalhada.

Vantagens:

• Precisão: Eles são os mais precisos entre as opções de deslocamento linear.
• Silenciosos: Funcionam sem ruídos excessivos, dispensando bombas auxiliares.
• Durabilidade: Feitos de aço, suportam cargas elevadas.

Manutenção:

• Verificar regularmente o estado das esferas, lubrificação e desgaste é essencial para manter o bom funcionamento.
• A manutenção adequada prolonga a vida útil do fuso



* Para usinagem dos fusos, consulte nossos vendedores.

Conheça também nossos outros modelos clicando aqui!

A TECMAF tem mais de 28 anos de experiência e se orgulha de oferecer produtos de qualidade com atendimento diferenciado. Acesse nossa loja loja.tecmaf.com.br ou fale com um de nossos consultores através do nosso WhatsApp (19) 99865-0572

Comprar na Loja Tecmaf

Fuso de Esfera 16mm passo 05

Os fuso de esfera 16mm passo 05 são componentes essenciais em sistemas de movimentação linear, amplamente utilizados em máquinas industriais e equipamentos automatizados.

Fuso de Esfera 16mm passo 05 – Laminado C7:

• Tamanho máximo da barra: 4 metros
• Dureza Superficial: 58 a 62 HRc
• Rosca Direita
• Máxima Folga Axial Fuso: 0.05mm
• Máxima Folga Axial Castanha: 0.025mm
• Baixo ruído, alta precisão e rigidez

Castanha para Fuso de Esfera 16mm passo 05:

• Número de Circuitos: 3
• Carga Dinâmica: 765 kgf
• Carga Estática: 1240 kgf
• Dureza Superficial: 58 a 62 HRc
• Precisão das esferas: C7

Aplicações:

• Máquinas-ferramenta: Fusos de esferas recirculantes são cruciais para o posicionamento preciso de ferramentas em tornos, fresadoras e centros de usinagem.
• Máquinas industriais: Equipamentos como prensas, injetoras e robôs utilizam fusos de esferas para movimentação linear.
• Ambientes especiais: Eles também são empregados em indústrias de semicondutores e na produção de telas LCD.

Tipos de Fusos de Esferas Recirculantes:

• Fusos Planetários: Oferecem alta robustez, velocidade e aceleração. São ideais para aplicações que exigem precisão de posicionamento.
• Fusos com Recirculação: Os mais tradicionais, com pistas paralelas e recirculadores que permitem que as esferas troquem de pistas. Garantem precisão e resolução detalhada.

Vantagens:

• Precisão: Eles são os mais precisos entre as opções de deslocamento linear.
• Silenciosos: Funcionam sem ruídos excessivos, dispensando bombas auxiliares.
• Durabilidade: Feitos de aço, suportam cargas elevadas.

Manutenção:

• Verificar regularmente o estado das esferas, lubrificação e desgaste é essencial para manter o bom funcionamento.
• A manutenção adequada prolonga a vida útil do fuso



* Para usinagem dos fusos, consulte nossos vendedores.

Conheça também nossos outros modelos clicando aqui!

A TECMAF tem mais de 28 anos de experiência e se orgulha de oferecer produtos de qualidade com atendimento diferenciado. Acesse nossa loja loja.tecmaf.com.br ou fale com um de nossos consultores através do nosso WhatsApp (19) 99865-0572

Comprar na Loja Tecmaf

Fuso de Esfera 12mm passo 04

Os fuso de esfera 12mm passo 04 são componentes essenciais em sistemas de movimentação linear, amplamente utilizados em máquinas industriais e equipamentos automatizados.

Fuso de Esfera 12mm passo 04 – Laminado C7:

• Tamanho máximo da barra: 3 metros
• Dureza Superficial: 58 a 62 HRc
• Rosca Direita
• Máxima Folga Axial Fuso: 0.05mm
• Máxima Folga Axial Castanha: 0.025mm
• Baixo ruído, alta precisão e rigidez

Castanha para Fuso de Esfera 12mm passo 04:

• Número de Circuitos: 3
• Carga Dinâmica: 583 kgf
• Carga Estática: 1129 kgf
• Dureza Superficial: 58 a 62 HRc
• Precisão das esferas: C7

Aplicações:

• Máquinas-ferramenta: Fusos de esferas recirculantes são cruciais para o posicionamento preciso de ferramentas em tornos, fresadoras e centros de usinagem.
• Máquinas industriais: Equipamentos como prensas, injetoras e robôs utilizam fusos de esferas para movimentação linear.
• Ambientes especiais: Eles também são empregados em indústrias de semicondutores e na produção de telas LCD.

Tipos de Fusos de Esferas Recirculantes:

• Fusos Planetários: Oferecem alta robustez, velocidade e aceleração. São ideais para aplicações que exigem precisão de posicionamento.
• Fusos com Recirculação: Os mais tradicionais, com pistas paralelas e recirculadores que permitem que as esferas troquem de pistas. Garantem precisão e resolução detalhada.

Vantagens:

• Precisão: Eles são os mais precisos entre as opções de deslocamento linear.
• Silenciosos: Funcionam sem ruídos excessivos, dispensando bombas auxiliares.
• Durabilidade: Feitos de aço, suportam cargas elevadas.

Manutenção:

• Verificar regularmente o estado das esferas, lubrificação e desgaste é essencial para manter o bom funcionamento.
• A manutenção adequada prolonga a vida útil do fuso



* Para usinagem dos fusos, consulte nossos vendedores.

Conheça também nossos outros modelos clicando aqui!

Comprar na Loja Tecmaf

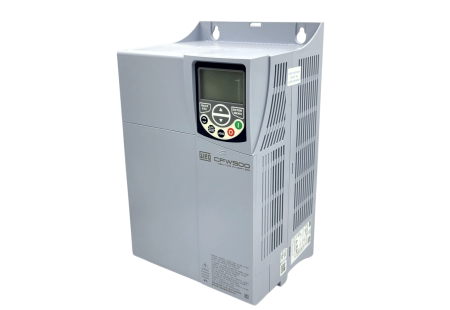

Inversor de Frequência CFW500 20cv 220V

O Inversor de Frequência CFW500 20cv 220V é um acionamento de velocidade variável de alta performance e tecnologia avançada indicado para os Motores Spindles trifásicos fabricados pela Tecmaf, que necessitam de um controle preciso, facilidade de operação, excelente desempenho, flexibilidade e ótimo custo benefício.

Para saber mais sobre inversores de frequência, clique aqui!

Gostou do Inversor de Frequência CFW500 20cv 220V? Conheça nossos outros modelos clicando aqui!

INFORMAÇÕES TÉCNICAS DO INVERSOR DE FREQUÊNCIA CFW500 20CV 220V:
- Controle vetorial (VVW) ou escalar (V/F)
- Função SoftPLC incorporada
- Filosofia plug and play
- Interface de operação (IHM) incorporada ou remota (acessório)
- Expansão funções através de módulos plug-in (acessórios)
- Grau de proteção IP20
- Ventilador externo removível
- Diagnósticos de alarmes ou falhas
- Proteção eletrônica de sobrecarga do motor
- Softwares de programação gratuitos SuperDrive e WLP
- Senha para a proteção da programação
- Possibilidade de salvar até 2 programações diferentes na memória do CFW500
- Referência de velocidade via potenciômetro eletrônico
- Multispeed com até 8 velocidades
- Compensação de escorregamento
- Rampas de aceleração/desaceleração
- Proteção de sobrecarga e sobretemperatura no motor e nos IGBTs
- Proteção de sobrecorrente
- Histórico de falhas
- 4 entradas digitais
- 2 saídas digitais (sendo uma NA/NF e uma Transistor)
- 1 saída analógica
- 1 entrada analógica
- Referencia +10 Vcc para potenciômetro
- Fabricado no Brasil pela Weg
- Garantia de 12 meses

DADOS TÉCNICOS DO INVERSOR DE FREQUÊNCIA CFW500 20CV 220V:
- Tensão de Saída: 0-220 VAC
- Frequência de Saída: 0-500 Hz
- Corrente de Saída: 56,0 Amp.


ADICIONAR AO ORÇAMENTO

Inversor de Frequência CFW500 15cv 220V

O Inversor de Frequência CFW500 15cv 220V é um acionamento de velocidade variável de alta performance e tecnologia avançada indicado para os Motores Spindles trifásicos fabricados pela Tecmaf, que necessitam de um controle preciso, facilidade de operação, excelente desempenho, flexibilidade e ótimo custo benefício.

Para saber mais sobre inversores de frequência, clique aqui!

Gostou do Inversor de Frequência CFW500 15cv 220V? Conheça nossos outros modelos clicando aqui!

INFORMAÇÕES TÉCNICAS DO INVERSOR DE FREQUÊNCIA CFW500 15CV 220V:

- Controle vetorial (VVW) ou escalar (V/F)
- Função SoftPLC incorporada
- Filosofia plug and play
- Interface de operação (IHM) incorporada ou remota (acessório)
- Expansão funções através de módulos plug-in (acessórios)
- Grau de proteção IP20
- Ventilador externo removível
- Diagnósticos de alarmes ou falhas
- Proteção eletrônica de sobrecarga do motor
- Softwares de programação gratuitos SuperDrive e WLP
- Senha para a proteção da programação
- Possibilidade de salvar até 2 programações diferentes na memória do CFW500
- Referência de velocidade via potenciômetro eletrônico
- Multispeed com até 8 velocidades
- Compensação de escorregamento
- Rampas de aceleração/desaceleração
- Proteção de sobrecarga e sobretemperatura no motor e nos IGBTs
- Proteção de sobrecorrente
- Histórico de falhas
- 4 entradas digitais
- 2 saídas digitais (sendo uma NA/NF e uma Transistor)
- 1 saída analógica
- 1 entrada analógica
- Referencia +10 Vcc para potenciômetro
- Fabricado no Brasil pela Weg
- Garantia de 12 meses

DADOS TÉCNICOS DO INVERSOR DE FREQUÊNCIA CFW500 15CV 220V:
- Tensão de Saída: 0-220 VAC
- Frequência de Saída: 0-500 Hz
- Corrente de Saída: 47,0 Amp


ADICIONAR AO ORÇAMENTO

Interface e Placa Controladora 4 Eixos DDCS

Desenvolvida especialmente para aplicação CNC (Comando Numérico Computadorizado), a Interface e Placa Controladora 4 Eixos é ideal para sistemas de motores de passo e servo motores, tendo como principal característica a facilidade na utilização.

O sistema operacional interno é baseado na plataforma Linux. A estrutura do painel da Interface é muito racional, visa a economia de espaço. Todas as operações são controladas por 17 teclas no painel e um conjunto específico de códigos G. Possui entradas para sensores ou chaves fim de curso para todos os eixos, home, probe, stop e entrada para controlador MPG.

Ela pode ser utilizada em vários tipos máquinas CNC, por exemplo: tornos, fresas e routers. Opera como um sistema autônomo sem a necessidade de um computador.

Conheça também nossos outros modelos clicando aqui!

DADOS TÉCNICOS DA INTERFACE E CONTROLADORA DDCS 4 EIXOS:
- 16 entradas digitais opto-isoladas
- 3 saídas digitais opto-isoladas
- Controle analógico do Spindle 0-10 Volts (pode ser modificado como saída PWM)
- Sinais de saídas para pulso e direção
- Frequência de transmissão de sinal 500 kHz
- Tela TFT de 5 polegadas com resolução de 480x272x17 e 17 teclas de operação
- Alimentação de energia: 24 VDC e corrente mínima de 0,5A
- Entrada USB para arquivos G code (Obedecer a lista de códigos G e M constante no manual)
- Memória interna de 1 GB
- Entrada para Handwhell (MPG) - acompanha conector.
- Suporte para recuperação de “corte de energia”, sendo os dados salvos automaticamente
- Suporta apenas sinal NPN para chaves fim de curso, sensores ou relés.
- Pode se utilizada em motores de passo ou servo motores com controle via pulso e direção.

OBSERVAÇÃO: É necessário receber alimentação externa através de uma fonte 24VDC.


Comprar na Loja Tecmaf
