COMPONENTES

Engrenagem Helicoidal módulo 1.5 Z16

Engrenagem Helicoidal módulo 1.5 Z16 para trabalhos em cremalheiras helicoidais módulo 1.5, utilizada em máquinas e equipamentos que necessitam de movimentação de eixos, convertendo movimento retilíneo em rotacional e vice-versa.

A engrenagem helicoidal proporciona um engrenamento mais suave e maior área de contato entre os dentes, resultando em menor ruído e maior capacidade de carga, se comparada à engrenagem de dentes retos do mesmo módulo.

DADOS TÉCNICOS DA ENGRENAGEM HELICOIDAL MÓDULO 1,5 - Z16:
- Módulo: 1.5
- Quantidade de Dentes: 16
- Material: Aço 1045
- Passo: 4,71mm
- Altura do dente: 3,25mm
- Diâmetro primitivo: 25,38mm
- Diâmetro externo: 28,38mm
- Direção da Hélice: Esquerda
- Diâmetro máximo permitido furo: 14mm
- Diâmetro furo: 8mm

Saiba mais: Uma engrenagem helicoidal é uma engrenagem com dentes que são ajustados em um ângulo. Os dentes angulares engrenam lenta e suavemente, tornando a engrenagem helicoidal mais silenciosa e suave do que muitos outros tipos de engrenagens.

PDF COM DESENHO TÉCNICO

Engrenagem Helicoidal módulo 1.5 Z15

Engrenagem Helicoidal módulo 1.5 Z15 para trabalhos em cremalheiras helicoidais módulo 1,5, utilizada em máquinas e equipamentos que necessitam de movimentação de eixos, convertendo movimento retilíneo em rotacional e vice-versa.

DADOS TÉCNICOS DA ENGRENAGEM HELICOIDAL MÓDULO 1,5 - Z15:
- Módulo: 1.5
- Quantidade de Dentes: 15
- Material: Aço 1045
- Passo: 4,71mm
- Altura do dente: 3,25mm
- Diâmetro primitivo: 23,79mm
- Diâmetro externo: 26,80mm
- Direção da Hélice: Esquerda
- Diâmetro máximo permitido furo: 14mm
- Diâmetro furo: 8mm

Saiba mais: Uma engrenagem helicoidal é uma engrenagem com dentes que são ajustados em um ângulo. Os dentes angulares engrenam lenta e suavemente, tornando a engrenagem helicoidal mais silenciosa e suave do que muitos outros tipos de engrenagens.

PDF COM DESENHO TÉCNICO

Engrenagem Helicoidal módulo 1 Z20

Engrenagem Helicoidal módulo 1 Z20 para trabalhos em cremalheiras helicoidais módulo 1, utilizada em máquinas e equipamentos que necessitam de movimentação de eixos, convertendo movimento retilíneo em rotacional e vice-versa.

DADOS TÉCNICOS DA ENGRENAGEM HELICOIDAL MÓDULO 1 - Z20:
- Módulo: 1
- Quantidade de Dentes: 20
- Material: Aço 1045
- Passo: 3,14mm
- Altura do dente: 2,16mm
- Diâmetro primitivo: 21,15mm
- Diâmetro externo: 23,15mm
- Direção da Hélice: Esquerda
- Diâmetro máximo permitido furo: 12mm
- Diâmetro furo: 8mm

Saiba mais: Uma engrenagem helicoidal é uma engrenagem com dentes que são ajustados em um ângulo. Os dentes angulares engrenam lenta e suavemente, tornando a engrenagem helicoidal mais silenciosa e suave do que muitos outros tipos de engrenagens.

Engrenagem Helicoidal módulo 1 Z16

Engrenagem Helicoidal módulo 1 Z16 para trabalhos em cremalheiras helicoidais módulo 1, utilizada em máquinas e equipamentos que necessitam de movimentação de eixos, convertendo movimento retilíneo em rotacional e vice-versa.

DADOS TÉCNICOS DA ENGRENAGEM HELICOIDAL MÓDULO 1 - Z16:
- Módulo: 1
- Quantidade de Dentes: 16
- Material: Aço 1045
- Passo: 3,14mm
- Altura do dente: 2,16mm
- Diâmetro primitivo: 16,91mm
- Diâmetro externo: 18,91mm
- Direção da Hélice: Esquerda
- Diâmetro máximo permitido furo: 10mm
- Diâmetro furo: 6mm

Saiba mais: Uma engrenagem helicoidal é uma engrenagem com dentes que são ajustados em um ângulo. Os dentes angulares engrenam lenta e suavemente, tornando a engrenagem helicoidal mais silenciosa e suave do que muitos outros tipos de engrenagens.

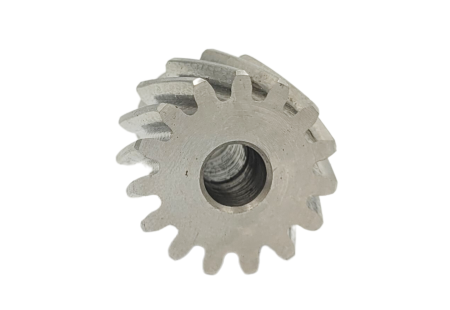

Engrenagem Helicoidal módulo 1 Z15

Engrenagem Helicoidal módulo 1 Z15 para trabalhos em cremalheiras helicoidais módulo 1, utilizada em máquinas e equipamentos que necessitam de movimentação de eixos, convertendo movimento retilíneo em rotacional e vice-versa.

Conheça nossos outros modelos clicando aqui!

A TECMAF tem mais de 28 anos de experiência e se orgulha de oferecer produtos de qualidade com atendimento diferenciado. Acesse nossa loja loja.tecmaf.com.br ou fale com um de nossos consultores através do nosso WhatsApp (19) 99865-0572

DADOS TÉCNICOS DA ENGRENAGEM HELICOIDAL MÓDULO 1 - Z15:
- Módulo: 1
- Quantidade de Dentes: 15
- Material: Aço 1045
- Passo: 3,14mm
- Altura do dente: 2,16mm
- Diâmetro primitivo: 15,69mm
- Diâmetro externo: 17,69mm
- Direção da Hélice: Esquerda
- Diâmetro máximo permitido furo: 8mm
- Diâmetro furo: 6mm

Saiba mais: Uma engrenagem helicoidal é uma engrenagem com dentes que são ajustados em um ângulo. Os dentes angulares engrenam lenta e suavemente, tornando a engrenagem helicoidal mais silenciosa e suave do que muitos outros tipos de engrenagens.
