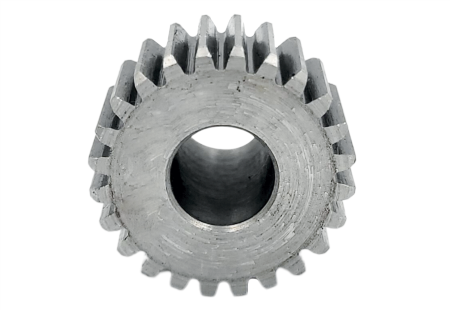

Engrenagem Reta módulo 1 Z24

Engrenagem Reta módulo 1 Z24 para trabalhos em cremalheiras retas módulo 1, utilizada em máquinas e equipamentos que necessitam de movimentação de eixos, convertendo movimento retilíneo em rotacional e vice-versa.

Formato dos Dentes: os dentes das engrenagens retas são projetados radialmentee são paralelos ao eixo da engrenagem. Essa configuração simplificada facilita o projeto e a fabricação dessas engrenagens.

Aplicações: As engrenagens retas são comuns em projetos simples, onde o ruído não é uma preocupação significativa. Exemplos de uso incluem aplicações em robótica, máquinas-ferramenta e outros sistemas.

Eficiência e Montagem: São mais eficientes quando comparadas às engrenagens helicoidais do mesmo tamanho, além disso, a montagem das engrenagens retas é mais fácil.

DADOS TÉCNICOS DA ENGRENAGEM RETA MÓDULO 1 - Z24:
- Módulo: 1
- Quantidade de Dentes: 24
- Material: Aço 1045
- Passo: 3,14mm
- Diâmetro externo: 26mm
- Diâmetro primitivo: 24mm
- Altura do dente: 2,16mm
- Diâmetro furo: 10mm
- Diâmetro máximo permitido furo: 16mm


Comprar na Loja Tecmaf

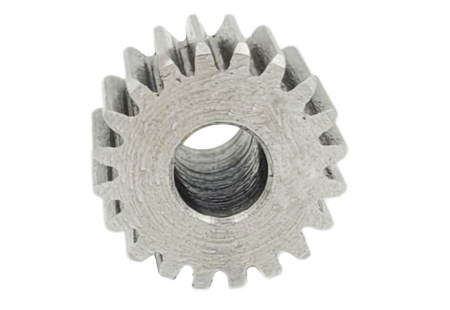

Engrenagem Reta módulo 1 Z20

Engrenagem Reta módulo 1 Z20 para trabalhos em cremalheiras retas módulo 1, utilizada em máquinas e equipamentos que necessitam de movimentação de eixos, convertendo movimento retilíneo em rotacional e vice-versa.

Formato dos Dentes: os dentes das engrenagens retas são projetados radialmentee são paralelos ao eixo da engrenagem. Essa configuração simplificada facilita o projeto e a fabricação dessas engrenagens.

Aplicações: As engrenagens retas são comuns em projetos simples, onde o ruído não é uma preocupação significativa. Exemplos de uso incluem aplicações em robótica, máquinas-ferramenta e outros sistemas.

Eficiência e Montagem: São mais eficientes quando comparadas às engrenagens helicoidais do mesmo tamanho, além disso, a montagem das engrenagens retas é mais fácil.

DADOS TÉCNICOS DA ENGRENAGEM RETA MÓDULO 1 - Z20:
- Módulo: 1
- Quantidade de Dentes: 20
- Material: Aço 1045
- Passo: 3,14mm
- Diâmetro externo: 22mm
- Diâmetro primitivo: 20mm
- Altura do dente: 2,16mm
- Diâmetro furo: 8mm
- Diâmetro máximo permitido furo: 12mm


Comprar na Loja Tecmaf

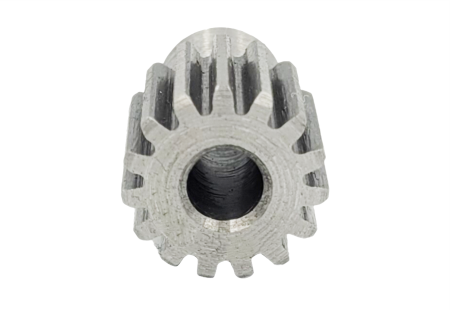

Engrenagem Reta módulo 1 Z15

Engrenagem Reta módulo 1 Z15 para trabalhos em cremalheiras retas módulo 1, utilizada em máquinas e equipamentos que necessitam de movimentação de eixos, convertendo movimento retilíneo em rotacional e vice-versa.

Formato dos Dentes: os dentes das engrenagens retas são projetados radialmentee são paralelos ao eixo da engrenagem. Essa configuração simplificada facilita o projeto e a fabricação dessas engrenagens.

Aplicações: As engrenagens retas são comuns em projetos simples, onde o ruído não é uma preocupação significativa. Exemplos de uso incluem aplicações em robótica, máquinas-ferramenta e outros sistemas.

Eficiência e Montagem: São mais eficientes quando comparadas às engrenagens helicoidais do mesmo tamanho, além disso, a montagem das engrenagens retas é mais fácil.

Conheça nossos outros modelos clicando aqui!

DADOS TÉCNICOS DA ENGRENAGEM RETA MÓDULO 1 - Z15:
- Módulo: 1
- Quantidade de Dentes: 15
- Material: Aço 1045
- Passo: 3,14mm
- Diâmetro externo: 17mm
- Diâmetro primitivo: 15mm
- Altura do dente: 2,16mm
- Diâmetro furo: 6mm
- Diâmetro máximo permitido furo: 10mm


Comprar na Loja Tecmaf

Driver para Motor de Passo 7.2Amp

Driver para Motor de Passo 7.2Amp para controlar a potência elétrica dos motores e converter o sinal de comando, conforme a aplicação ou lógica.

Oferecendo baixos ruído, vibração e temperatura, o Drive para Motor de Passo Tecmaf é ideal para aplicações que exigem proteção e precisão na movimentação de eixos de máquinas.

Conheça nossos outros modelos clicando aqui!

DADOS TÉCNICOS DO DRIVER PARA MOTOR DE PASSO 7,2Amp:
- Adoção de DSP de 32 bits, tecnologia de subdivisão de onda senoidal pura
- Baixo ruído, baixa vibração e baixa temperatura.
- Tensão de alimentação 24-80Vdc / 20-60Vac
- Com ajuste de corrente de saída de 8 faixas de 2,4 à 6 Amperes (7,2 pico)
- Com 16 configurações de micropasso.
- Meia corrente selecionavel, auto-teste, sobre tensão, sob tensão, proteção contra sobrecorrente
- Isolamento óptico interno, resposta de freqüência máxima de 200KHZ
- Adequado para NEMAs 17, 23, 34 e 42 com a corrente igual ou abaixo de 6 Amperes


Comprar na Loja Tecmaf   Comprar no Mercado Livre

Driver para Motor de Passo 4.2Amp

Driver para Motor de Passo 4.2Amp para controlar a potência elétrica dos motores e converter o sinal de comando, conforme a aplicação ou lógica.

Oferecendo baixos ruído, vibração e temperatura, o Drive para Motor de Passo Tecmaf é ideal para aplicações que exigem proteção e precisão na movimentação de eixos de máquinas.

Conheça também nossos outros modelos clicando aqui!

DADOS TÉCNICOS DO DRIVER PARA MOTOR DE PASSO 4,2Amp:
- Adoção de DSP de 32 bits, tecnologia de subdivisão de onda senoidal pura
- Baixo ruído, baixa vibração e baixa temperatura.
- Tensão de alimentação 24-50VDC
- Com ajuste de corrente de saída de 8 faixas de 2,1 à 4 Amperes (5,6 pico)
- Com 16 configurações de micropasso.
- Meia corrente selecionavel, auto-teste, sobre tensão, sob tensão, proteção contra sobrecorrente
- Isolamento óptico interno, resposta de freqüência máxima de 200KHZ
- Adequado para NEMAs 17, 23 e 34 com a corrente igual ou abaixo de 3 Amperes


Comprar na Loja Tecmaf   Comprar no Mercado Livre

Motor de Passo Nema 23 30kgf.cm

Motor de Passo Nema 23 30kgf.cm fabricado com imã de alta qualidade, garantindo maior vida útil e valor agregado à sua aplicação, podendo ser utilizados em router cnc, máquinas de corte a plasma e laser, máquinas de rotulagem, dosadoras, bombas peristálticas, máquinas de serigrafia, equipamentos médicos, impressoras 3D, entre outros.

Conheça também nossos outros modelos clicando aqui!

DADOS TÉCNICOS DO MOTOR DE PASSO NEMA 23 30kgf.cm:
- Diâmetro do eixo: 8mm (conforme desenho técnico)
- Torque: 30 kgf.cm / 3,0 Nm
- Resistência: 0,6 O
- Indutância: 4,0 mH
- Número de Fios: 4
- Precisão do ângulo do passo ± 5%
- Precisão de resistência ± 10%
- Precisão de indutância ± 20%
- Ângulo do passo: 1.8°3
- Temperatura máxima de trabalho: 80 graus Celsius
- Temperatura ambiente -20 à + 50 graus Celsius
- Resistência de isolação 100MO Min.500VDC
- Força Dielétrica: 500 VAC por um minuto
- Driver indicado: TMA.DMP.556D


Comprar na Loja Tecmaf   Comprar no Mercado Livre

Inversor de Frequência CFW300 10cv 380V

O Inversor de Frequência CFW300 10cv 380V é um acionamento de velocidade variável de alta performance para motores de indução trifásicos, ideal para aplicações em máquinas ou equipamentos que necessitam de controle preciso e facilidade de operação. Possui tamanho compacto, instalação elétrica similar a contatores, controle vetorial WEG (VVW) ou escalar (V/F) selecionável, interfacede operação (IHM) incorporada, SoftPLC, software de programação WPS gratuito e acessórios tipo plug-in que podem ser incorporados, agregando mais funcionalidades, proporcionando uma solução flexível com excelente custo benefício.

Para saber mais sobre inversores de frequência, clique aqui!

Gostou do Inversor de Frequência CFW300 10cv 380V? Conheça nossos outros modelos clicando aqui!

INFORMAÇÕES TÉCNICAS DO INVERSOR DE FREQUÊNCIA CFW300 10CV 380V:
- Controle V/F, V/F quadrático ou vetorial VVW selecionáveis
- Senha para a proteção da programação
- Unidades especiais de engenharia (V, A, Hz, rpm, s, °C, %)
- Backup de todos os parâmetros (via software WPS, cartão de memória ou memória interna do CFW300)
- Ajuste da frequência de chaveamento conforme a necessidade da aplicação
- Referência de velocidade via potenciômetro eletrônico (EP)
- Multispeed com até 8 velocidades programáveis
- Compensação de escorregamento
- Boost de torque manual ou automático (modo escalar V/F) ou autoajuste (modo vetorial VVW)
- 2 rampas de aceleração/desaceleração e rampa de desaceleração de emergência
- Rampa tipo "S"
- Frenagem CC
- Entrada em frequência
- Controle infravermelho (via acessório CFW300-IOADR)
- Regulador PID para controle de processos em malha fechada (via WPS)
- Flying start / ride through
- Frequências ou faixas de frequências evitadas
- Proteção de sobrecarga e sobretemperatura no motor e nos IGBTs
- Proteção de sobrecorrente
- Supervisão da tensão do link CC
- Alarme de autodiagnóse
- Histórico de falhas
- Programação da SoftPLC via software gratuito WPS
- Controle do ventilador
- Interface de operação (IHM) incorporada ou remota (acessório)
- 4 entradas digitais
- 1 saída digital
- 1 entrada analógica
- Referencia +10 Vcc para potenciômetro

DADOS TÉCNICOS DO INVERSOR DE FREQUÊNCIA CFW300 10CV 380V:
- Tensão de Entrada: 380-480 VAC
- Tensão de Saída: 0-380 VAC
- Frequência de Saída: 0-400 Hz
- Corrente de Saída: 15,0 Amp.


Comprar na Loja Tecmaf
